Módulo de Controle de Energia em Veículos Híbridos

🔋 Estrutura e Conexões

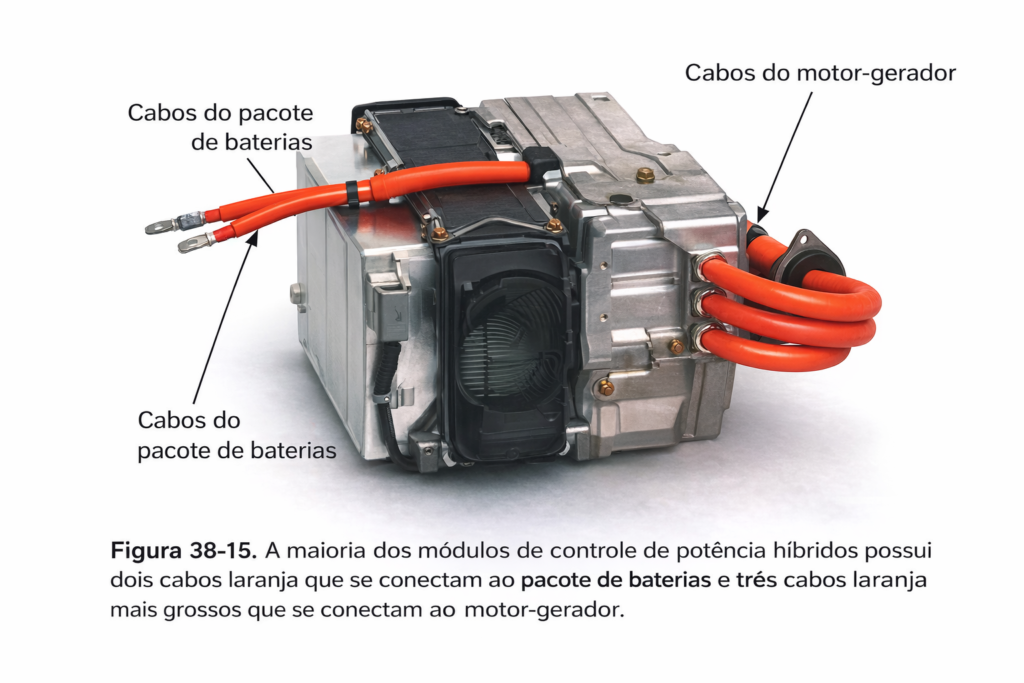

A maioria dos módulos de controle de potência híbridos possui:

• Dois cabos laranja conectados ao conjunto de baterias (bateria de alta tensão – HV)
• Três cabos laranja de maior seção conectados ao motor-gerador

Esses cabos são responsáveis pela condução de energia em alta tensão dentro do sistema híbrido.

⚙️ Circuito Conversor (DC-DC)

O circuito conversor presente no módulo de controle de energia tem a função de regular a tensão elétrica, podendo:

• Elevar a tensão (step-up)
• Reduzir a tensão (step-down)

⚠️ Importante:
O conversor não realiza conversão de corrente contínua (CC) para corrente alternada (CA).

📌 Aplicações:

• A tensão da bateria HV é elevada para alimentar o inversor e o motor elétrico com maior eficiência
• A tensão também é reduzida para alimentar a bateria auxiliar de 12V

🔄 Circuito Inversor

O inversor é responsável pela conversão entre corrente contínua e alternada:

• CC → CA trifásica (para acionamento do motor elétrico)
• CA → CC (durante regeneração)

🔧 Funcionamento:

• Durante a propulsão elétrica:
  • A bateria HV fornece corrente contínua (CC)
  • O inversor converte para corrente alternada trifásica (CA)
  • O motor-gerador é acionado
• Durante a frenagem regenerativa:
  • O motor-gerador atua como gerador
  • Produz corrente alternada (CA)
  • O inversor converte para CC
  • A bateria HV é recarregada

🧠 Controle Eletrônico do Sistema

A ECU do motor-gerador controla os circuitos do inversor e do conversor, garantindo eficiência operacional.

Ela trabalha em conjunto com:

• ECU híbrida
• ECU do transeixo

Essas unidades processam dados em tempo real para otimizar desempenho e consumo.

🔌 Relés e Contatores da Bateria

Os relés e contatores controlam o fluxo de energia entre a bateria HV e o módulo de potência.

📍 Funcionamento:

• Ignição desligada:
  • Relés abertos
  • Contatores abertos
  • Sem fluxo de alta tensão
• Ignição ligada:
  • ECU ativa os relés
  • Relés energizam os contatores
  • Contatores fecham
  • Permitem passagem de alta tensão para o sistema

🌡️ Gerenciamento da Bateria HV

A ECU híbrida controla:

• Temperatura da bateria
• Estado de carga (SOC)
• Estratégias de recarga

📌 Funções principais:

• Otimizar uso de energia
• Ativar frenagem regenerativa
• Aumentar vida útil da bateria
• Melhorar consumo de combustível

🚗 Lógica de Funcionamento do Sistema Híbrido

Quando o acelerador é acionado:

1. O sensor de posição do pedal envia sinal à ECU híbrida
2. A ECU define o modo de operação:

• 🔵 Modo elétrico → baixa carga
• 🟠 Motor a combustão → alta demanda
• 🔄 Modo combinado (híbrido) → desempenho otimizado

⚙️ Divisor de Potência (Engrenagem Planetária)

O divisor de potência híbrido é um conjunto de engrenagens planetárias responsável por distribuir o torque entre:

• Motor de combustão interna
• Motor elétrico

🔧 Controle:

• Operado eletronicamente pela ECU
• Integrado ao transeixo

🎛️ Controle do Transeixo

Quando o motorista altera a posição da alavanca:

1. Um sensor envia sinal à ECU híbrida
2. A ECU aciona solenóides no transeixo
3. Os solenóides:

• Aplicam ou liberam embreagens
• Controlam engrenagens planetárias
• Ajustam o fluxo de torque

🔍 Aplicação Prática para Mecânicos

• Falha no inversor → veículo não entra em modo elétrico
• Problema no conversor → bateria 12V descarrega
• Contator travado → sistema HV não ativa
• Sensor do pedal com falha → resposta errada do sistema híbrido
