O que Você Precis Saber sobre a Correia de Acessórios do Peugeot 206 e 207 (Motor TU3JP)
O motor TU3JP 1.4 8V é um verdadeiro veterano das ruas brasileiras, equipando gerações do Peugeot 206 e 207. No entanto, sua versatilidade esconde uma armadilha comum para o mecânico ou proprietário descuidado: a configuração da correia de acessórios (ou correia de poli-V). Diferente de motores com layouts fixos, o TU3JP exige que você decifre o quebra-cabeça de polias instalado antes de sequer encostar a chave no tensionador. Compreender essa rota não é apenas uma questão de estética mecânica, mas a garantia de que sistemas vitais, como o alternador e a assistência hidráulica, não entrem em colapso no meio de um cruzamento.

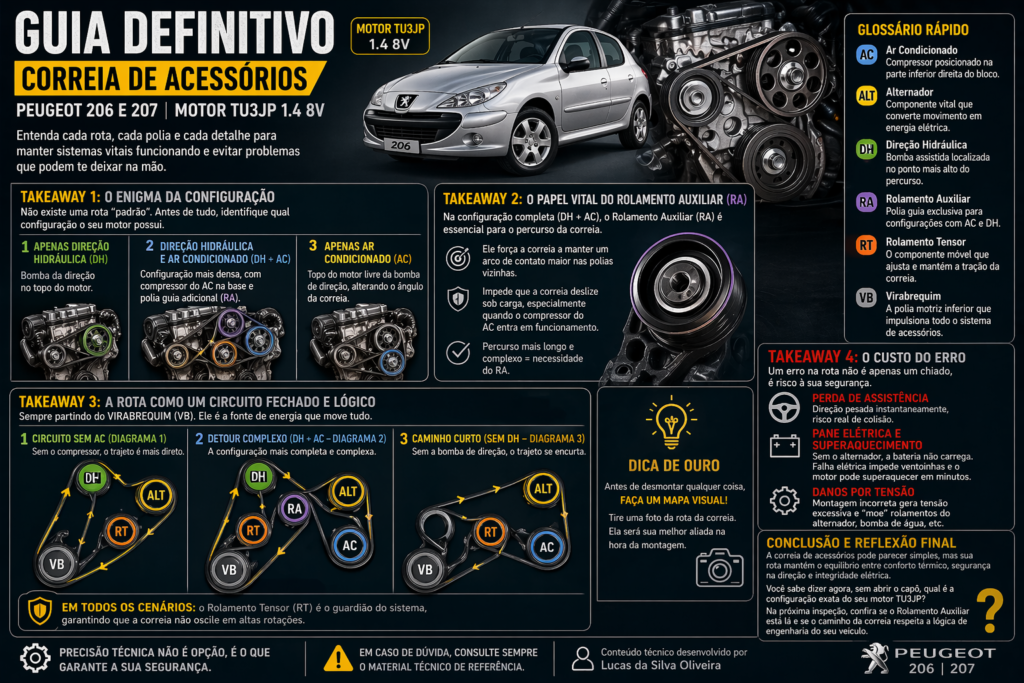

Takeaway 1: O Enigma da Configuração — Não existe uma rota “padrão”
Embora o bloco motor seja idêntico, a “geografia” das polias muda drasticamente dependendo dos acessórios instalados. Antes de tracionar qualquer componente, o primeiro passo obrigatório é mapear e inspecionar visualmente o motor para identificar uma das três variações possíveis:
- Apenas Direção Hidráulica (DH): Você notará a bomba da direção posicionada no topo do motor.
- Direção Hidráulica e Ar Condicionado (DH + AC): A configuração mais densa, apresentando o compressor do AC na base e uma polia guia adicional.
- Apenas Ar Condicionado (AC): O topo do motor fica livre da bomba de direção, alterando o ângulo de ataque da correia.
Um erro aqui é fatal para a montagem. Tentar instalar a correia de uma versão “DH” em um carro “DH + AC” é fisicamente impossível devido à diferença de comprimento e aos desvios de rota necessários para abraçar o compressor.
Takeaway 2: O Papel Vital do Rolamento Auxiliar (RA)
Se o seu Peugeot possui o pacote completo (Ar Condicionado e Direção Hidráulica), você encontrará um componente extra: o Rolamento Auxiliar (RA). Enquanto os outros sistemas utilizam apenas o tensionador para manter a pressão, o diagrama completo exige esta polia guia para gerenciar o percurso estendido.
A função do RA é estratégica: ele força a correia a manter um arco de contato maior nas polias vizinhas, impedindo que ela deslize sob carga, especialmente quando o compressor do AC entra em funcionamento. Como aponta o material técnico de referência:
“Nesta configuração, a correia tem um percurso mais longo e complexo, por isso o rolamento auxiliar RA é adicionado para garantir o contato correto da correia em todas as polias.”
Takeaway 3: A Rota como um Circuito Fechado e Lógico
Para não se perder na manutenção, adote a lógica do circuito fechado partindo sempre do Virabrequim (VB). O VB, localizado na parte inferior esquerda (em veículos completos), é a única fonte de energia — é ele quem traciona todos os outros componentes.
A diferença entre as rotas revela como o projeto se adapta aos “desvios” de cada componente:
- O “Caminho Curto” (Sem Direção Hidráulica – Diagrama 3): A lógica é direta. A correia sai do VB, passa pelo RT (Tensionador), sobe ao ALT (Alternador), desce para o AC (Compressor) na parte inferior direita e retorna ao VB.
- O “Detour” Complexo (DH + AC – Diagrama 2): Aqui a complexidade aumenta. Do VB, a correia deve passar pelo RA (Auxiliar) para alinhar o ângulo antes de subir ao ALT. Após passar pelo RT, ela alcança a polia da DH no topo, desce verticalmente para o AC e só então fecha o ciclo no VB.
- O Circuito sem AC (Diagrama 1): Sem o compressor na parte inferior direita, a correia faz o trajeto VB → RT → ALT → DH e retorna diretamente ao ponto de partida.
Em todos os cenários, o Rolamento Tensor (RT) é o guardião do sistema, garantindo que a correia não oscile em altas rotações.
Takeaway 4: O Custo do Erro — Mais que um problema mecânico
Tentar “adivinhar” o percurso ou ignorar a especificação correta para o seu modelo não resulta apenas em um chiado incômodo. As consequências são sistêmicas e envolvem segurança ativa:
- Perda de Assistência de Direção: Se a correia pular devido a um erro de rota na bomba de DH, a direção ficará extremamente pesada instantaneamente, criando um risco real de colisão em manobras ou curvas.
- Pane Elétrica e Superaquecimento: Sem o acionamento correto do Alternador (ALT), a bateria deixará de ser carregada. Mais crítico ainda: a falha elétrica impedirá o funcionamento das ventoinhas do Sistema de Arrefecimento, levando o motor TU3JP ao superaquecimento em minutos.
- Danos por Tensão: Uma correia montada fora do diagrama pode trabalhar com tensão excessiva, “moendo” os rolamentos internos do alternador ou da bomba de água.
A precisão técnica é inegociável. Em caso de qualquer incerteza ao olhar para o vão do motor, valide as informações com o material técnico desenvolvido por Lucas da Silva Oliveira.
Glossário Rápido: Decifrando os Componentes
- AC (Ar Condicionado): Compressor posicionado na parte inferior direita do bloco.
- ALT (Alternador): Componente vital que converte movimento em energia elétrica.
- DH (Direção Hidráulica): Bomba assistida localizada no ponto mais alto do percurso.
- RA (Rolamento Auxiliar): Polia guia exclusiva para configurações com AC e DH.
- RT (Rolamento Tensor): O componente móvel que ajusta e mantém a tração da correia.
- VB (Virabrequim): A polia motriz inferior que impulsiona todo o sistema de acessórios.
Conclusão e Reflexão Final
Manter um Peugeot 206 ou 207 em perfeitas condições exige respeito aos detalhes que muitos ignoram. A correia de acessórios pode parecer um componente simples, mas sua rota é o que mantém o equilíbrio entre conforto térmico, segurança na direção e integridade elétrica.
Você sabe dizer agora, sem abrir o capô, qual é a configuração exata do seu motor TU3JP? Da próxima vez que realizar uma inspeção, utilize este guia para conferir se o Rolamento Auxiliar está lá e se o caminho percorrido pela correia respeita a lógica de engenharia do seu veículo.
As diretrizes técnicas deste guia foram fundamentadas no material desenvolvido por Lucas da Silva Oliveira (Mundo dos Mecânicos).
